大直徑圓鋼中頻加熱爐

       大直徑圓鋼中頻加熱爐是圓鋼直徑大于150mm以上的圓鋼感應加熱設備，采用電磁感應的圓環加熱效應、肌膚加熱效應，針對圓鋼直徑大這一特殊要求，利用中頻加熱爐感應器的低頻率、大電流、高滲透來保證大直徑圓鋼的芯表溫差、軸向溫差的均勻與透熱，滿足大直徑圓鋼熱加工工藝的要求。下面，海山電爐小編就來接大直徑圓鋼中頻加熱爐的參數計算。

       一、大直徑圓鋼中頻加熱爐?額技術條件：

       1、坯料名稱：雷諾曲軸

       2、材質：C38+N2（非調質鋼）

      3、坯料規格：φ170×935mm

       4、質量：166.598kg

       5、始鍛溫度：1200℃±30℃，

        6、加熱節拍：115ｓ

       7、心表溫差：≤30℃

       二、大直徑圓鋼中頻加熱爐感應器尺寸的確定

       大直徑圓鋼中頻加熱爐感應器的D3=0.235m

       如感應器采用實心導軌，取D3=0.205m（約1.2倍D2）即可。因有水冷導軌，考慮坯料上下溫差，故選擇0.235 m。

        D1=D3+2δ=0.235+2×0.0175=0.27m        δ為爐襯的壁厚，取0.0175m。

        D1/ D2=0.27/0.17=1.59

        D2＇為坯料的平均計算直徑。

        D2＇= D2-△k=0.170－0.0396=0.13m。

        只有在頻率較高，D2 ＞＞ △k時，D2＇= D2。

        在感應器參數計算中用D2＇代替D2，可以提高電阻r2、x2m的計算精度。為保證加熱時間，感應器內坯料的件數為：

            a2 = n×a2＇=7.7×0.935=7.2m。

           擬采用連續加熱：a1 = a2 =7.2m。

          三、大直徑圓鋼中頻加熱爐感應器加熱線圈變匝距的設計思路

         為簡化大直徑圓鋼中頻加熱爐的設計，按等匝距條件下熱態規范進行設計，即按熱態規范計算出坯料的電阻r 2和電抗x2m，然后用系數調整（r 2＇=1.65 r 2、x 2m＇=1.15x 2m）。

計算出等匝距參數，然后按一定比例將a1分段，并將求得的感應器總匝數也按一定比例分配到各段，即為變匝距線圈設計。

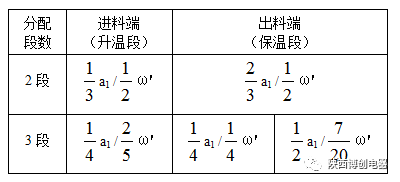

變匝距的線圈長度與匝數的經驗分配比例如下表：

        如果希望每節感應器銅管的規格一致，兩段變匝距感應器組可由三節感應器組成，三段變匝距感應器組可由四節感應器組成。
