磁軛在中頻爐上的應用180

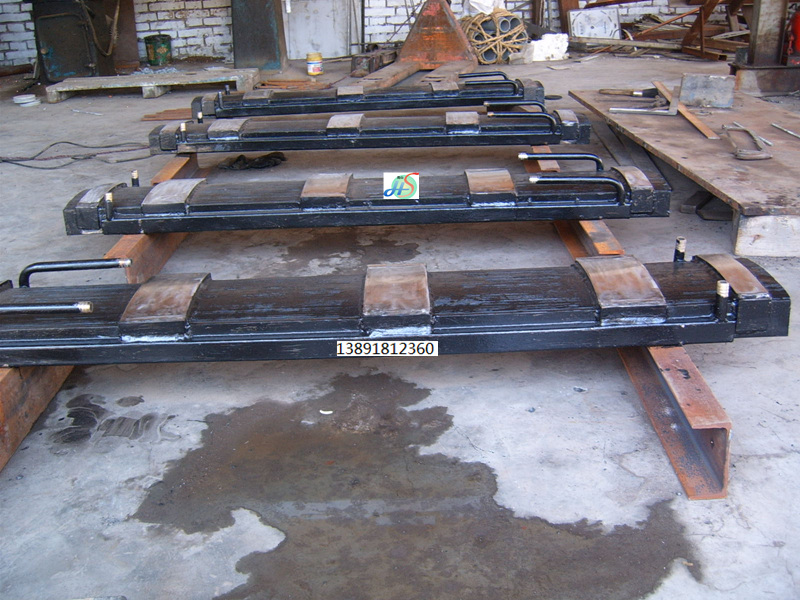

在中頻爐的設計上,特別是在熔煉爐的設計上要使用磁軛,目的是為了使爐體感應器線圈產生的磁力線收縮在爐體內部,起到加熱金屬的作用,而不讓磁力線跑到爐體外部,產生無效加熱。磁軛在中頻爐上的應用要達到這個目的,這就對磁軛的設計制作有了很高的要求。 中頻電爐爐體的磁軛,是的內置仿形磁軛,使得磁軛屏蔽能減少漏磁,防止爐體發熱,提高加熱效率。并且磁軛起支撐固定感應圈作用,使爐體達到高強度、低噪音。磁軛的材料是采用有曲像的冷軋硅鋼片,不銹鋼夾板制作的月牙形磁軛,鐵芯與線圈的結合面為圓弧面,壓緊處是一個面而不是過去的一條線,這種的結構壓緊效果好、漏磁少。硅鋼片疊裝后,用專用夾板加緊,而不用專用的穿心螺桿加緊,此種結構能充分利用硅鋼片的導磁面積,減少中頻電爐爐體局部發熱的可能性。 在磁軛與不銹鋼板夾之間裝有特殊設計的水冷散熱器,中頻感應爐在運行狀態下,保證上磁軛處于常溫狀態,防止因磁軛溫度甚高而導致其變形,從而加強了對感應圈的支撐,提高了爐子整體強度。
