海山小課堂-中頻爐水冷電纜故障判斷

　　陜西海山機電有限公司成套制造中頻爐設備近三十年，對于中頻爐配件制作也有著自己獨特的制造方法和問題解決辦法，比如中頻爐的主控制板、中頻爐的電抗器、中頻爐的線圈以及中頻爐水冷電纜等等，海山電爐小編今天在這里就聊聊中頻爐水冷電纜故障判斷。

　　中頻爐水冷電纜的作用是為了連接中頻電源和中頻爐感應線圈的一段電纜，中頻爐水冷電纜可以把中頻電源的大電流傳輸?shù)街蓄l爐感應器線圈上，電流通過感應器線圈產生磁場，從而加熱金屬。

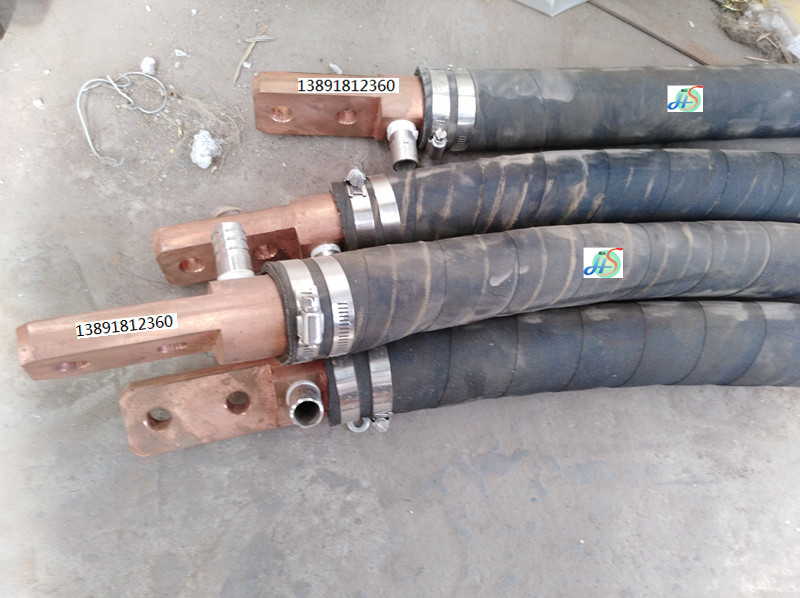

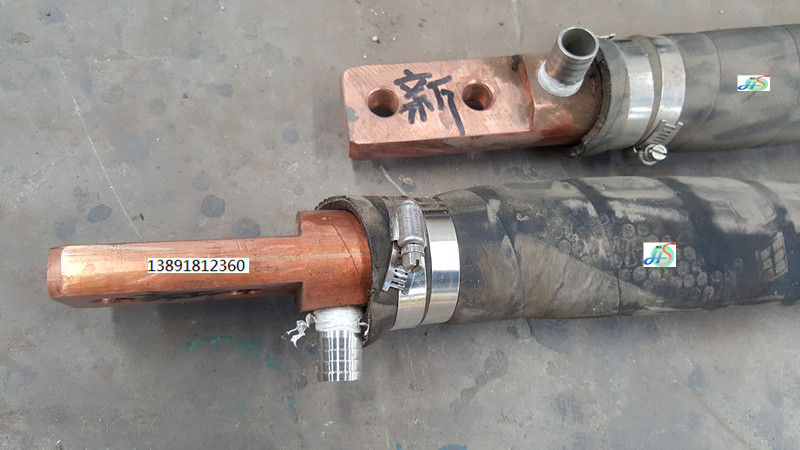

　　中頻爐水冷電纜一般是用每根直徑0.6mm-Ф0.8mm紫銅線絞合而成電纜。一般情況下500公斤中頻電爐，電纜截面積為480平方毫米，對于250公斤中頻電爐，電纜截面積采用300至400平方毫米。中頻電爐水冷電纜外膠管采用耐壓5公斤的橡膠管，內部通以冷卻水。

　　中頻爐水冷電纜是負載回路的一部分，工作時受到拉力和扭力，與中頻爐爐體一起傾動而容易發生曲折，因此時間長后容易在柔性連接處斷裂開。中頻電爐水冷電纜斷裂過程，一般是先斷掉大部分后，在大功率運行時把未斷小部分很快燒斷，這時中頻電源就會產生很高的過電壓，如果過電壓保護不可靠，就會燒壞晶閘管。水冷電纜斷開后，中頻電源無法啟動工作。如不檢查出原因而反復啟動，就很可能燒壞中頻電壓互感器。檢查故障時可用示波器，把示波器探頭夾在負載兩端，觀察按啟動按鈕時有無衰減波形。確定電纜斷芯時先把水冷電纜與電熱電容器輸出銅排脫開，用萬用表電阻擋（200擋）測量電纜的電阻值，正常時電阻值為零，斷開時為無窮大。用萬用表測量時，應把爐體翻到傾倒位置，使水冷電纜掉起，這樣使斷處徹底脫離，才能正確判斷是否斷內部銅絞線完全斷掉。
