鋼管在線中頻感應加熱設備

　　　鋼管熱處理生產線是鋼管在線中頻感應加熱設備，中頻加熱系統將低溫和高溫加熱分為兩段，總體由2臺3600KVA12脈波整流變壓器、4臺1500KW/（500、1000）Hz，中頻電源、4臺電容柜及4套感應器組成。合計總功率為6000KW。溫度自動控制系統由一臺研華工業控制計算機、一臺PLC（西門子S7-300型）、壹臺紅外測溫儀、兩套光電開關及壹臺測速裝置組成。

     鋼管在線中頻感應加熱系統具有穩定可靠、控制精確、保護功能齊全等特點，可對被加熱的鋼管進行精確的溫度控制，確保加熱后的鋼管溫度及溫差達到要求溫度范圍之內（±10℃）。

     鋼管在線中頻感應加熱具有良好的人機界面，可對運行中鋼管的溫度、速度等參數進行控制；對電源的頻率、功率、鋼管加熱的溫度、速度等參數進行顯示；對鋼管的溫升、電源的功率分配等進行設定；對鋼管各種狀態參數如加熱后溫度、速度、鋼管直徑、壁厚、批號等參數進行記錄，并定期向管理級發送。

一． 鋼管在線中頻感應加熱工藝參數

1． 加熱鋼管規格

直徑：φ108

壁厚：5

長度：25000

2． 鋼管材質：碳鋼、合金鋼

3． 單支鋼管Z大重量：315Kg，每米重量：12.62 Kg/m

4． 鋼管通過感應爐速度：30米/分鐘

5． 鋼管加熱前溫度：室溫

6． 鋼管加熱后溫度：1000℃

7． 加熱后的鋼管溫度控制精度：±10℃

8． 加熱后鋼管頭尾溫度與鋼管中部溫度差：±10℃

二． 鋼管加熱的總體配置

1. 鋼管在線中頻加熱設備配置

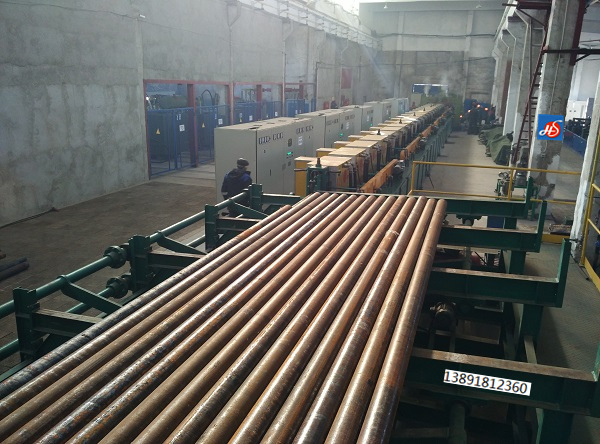

　　鋼管定徑前在線加熱，采用組合式直通感應爐，設4個組合段，每個組合段包括一臺中頻電源，一臺電容柜，低溫加熱每臺采用2臺感應器，高溫加熱每臺采用3臺感應器，感應器之間有運輸輥道，使鋼管按一定速度運行。系統供電采用2臺12脈波整流變壓器。整套設備由一套計算機控制系統進行控制，達到鋼管加熱要求。4臺電源冷卻系統采用4臺風水冷卻器。

2. 脈沖式快速感應加熱工藝

    所謂脈沖式快速感應加熱是指鋼管經10次短時間大功率密度的加熱，并兼以保溫和均溫，達到減小溫差的目的，這樣在某種程度上就克服了熱應力造成微觀裂紋的危險。

這種方法適用于在線連續式加熱，是目前國際上很先進的一種加熱方法。
