中頻爐的中頻電源設計方案（連載1）

　　中頻爐的中頻電源是把三相50Hz交流電，經過整流-逆變改變頻率的整流變頻裝置，在中頻爐行業稱之為晶匝管變頻裝置。在這里海山電爐小編就來講解下中頻爐的中頻電源設計方案。

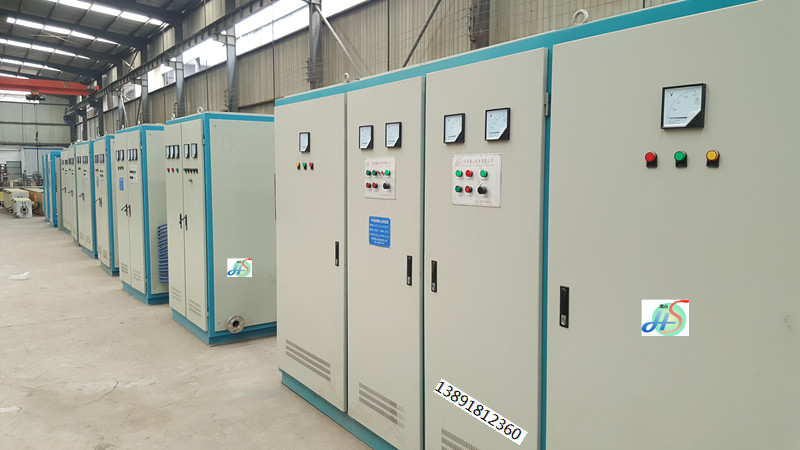

1、中頻爐的中頻電源特點是主電路結構簡單，工作穩定可靠，啟動能力強，海山電爐的可控硅中頻電源采用先進的微電子技術實現掃頻式零壓軟啟動，對電網無任何沖擊，而且啟動成功率達98%，可以帶負荷重載啟動。逆變器采用并聯諧振，保證設備的滿負荷輸出。控制系統全部采用先進的大規模數字電路控制技術。

2、中頻爐的中頻電源調試方便維護簡單，中頻爐中頻電源的主控制板采用新型雙面印刷線路板做成中央控制器，調試極為方便。各功能控制電路實現內部連接，消除了一切故障點。中頻電源的啟動、停止、運行等必須的邏輯控制完全由電子線路實現，廢除了繼電器邏輯線路排除了振動對設備運行的影響，大大提高了中頻爐設備可靠性。

3、中頻爐的中頻電源控制精度高，海山電爐設計制造的可控硅中頻電源，采用高精度運算放大器組成電壓調節器、電流調節器構成雙環閉環調節器，工件進出感應器不會對中頻爐電源造成大的波動，對來自電網的波動也有極強的抑制作用。

4、中頻電爐的中頻電源保護功能完善，動作準確可靠，海山電爐的中頻電源主電路設有快速熔斷器保護，各晶閘管有阻容保護，逆變晶閘管還有換相電感防止di/dt過大，在中頻爐中央控制電路設有過電壓過電流等拉逆變保護。

5、中頻爐的中頻電源具有頻繁啟動功能，海山電爐設計先進功能完善的晶閘管變頻裝置中央控制器具有以下優勢：

a、中頻爐變頻器為海山電爐開發研制的第九代晶閘管變頻器，其中頻電源中央控制器外形尺寸僅為長×寬×高=260×190×90mm。控制回路全部采用數字化結構（調節器除外）。整流部分不需要任何調整，具有可靠性高，脈沖對稱性好、抗干擾能力強、反應速度快等特點。另外，電路中設計有相序自適應電路，無需同步變壓器，使現場調試簡單，無需調相序，僅需把門極線接入控制板相應的端子上，整流即可投入工作。

b、逆變采用掃頻式零壓啟動電路，它的特點是先用一個高于槽路諧振頻率的他激信號去觸發逆變可控硅，在升調電位器時便控制他激信號的頻率從高向低掃描，當他激信號下，降到接近槽路諧振頻率時，中頻電壓便建立起來，并反饋到自動調頻電路。因而克服了中頻爐中頻啟動電流的沖擊，避免了元器件的損壞，保證啟動成功率高達100%。
