中頻爐的中頻電源設計方案（連載2）

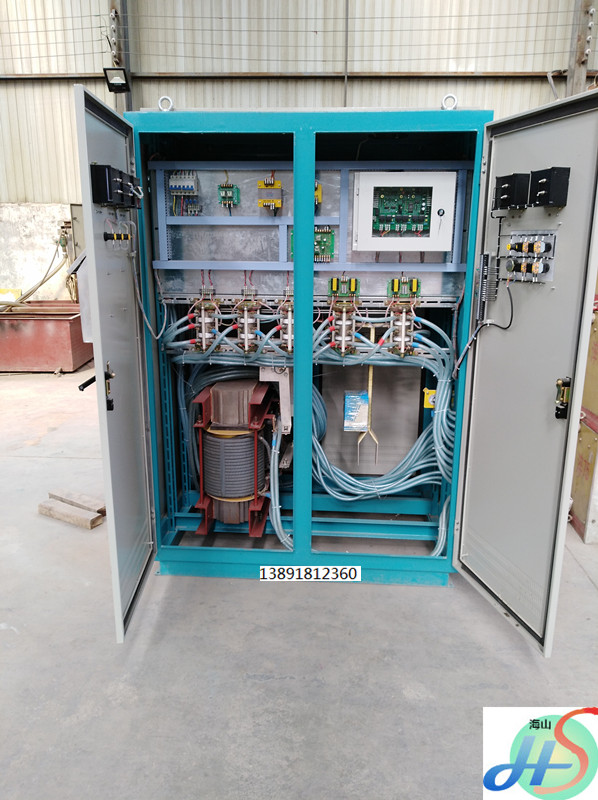

　　接上篇中頻爐的中頻電源設計方案（連載1），中頻電爐的中頻電源是中頻設備中很重要的一個部分，對于中頻電源的設計很多人不理解，這對于中頻爐的維修人員來說是個硬傷，如果中頻爐維修人員既有中頻爐的維修經驗又知道中頻電源理論，就會更上一層樓。海山電爐小編今天就接上篇，繼續講解中頻爐的中頻電源設計方案，供大家參考。

c、對于大功率中頻爐的中頻電源，如果電源進線采用六相十二脈供電時，控制電路還增加有雙橋平衡環節，以確保兩橋平衡，減少諧波分量對電網的沖擊干擾。

d、中頻爐的中頻電源保護電路，在控制電路中設有各種操作，保護電路，主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對中頻爐系統產生任何影響。具體完善的保護功能：

　　中頻爐缺相（快熔斷）--檢測三相交流輸入是否有缺相，可省去快速熔斷器故障指示器的檢測電路。

　 　中頻爐過電流--系統過電流截止保護，過流電平無需單獨整定，控制電路自定整定在額定輸出電流的1.5倍上。在負載阻抗低時電流反饋會有效地抑制電流的上升,使電流始終保持在設定的電流值上,即就是負載短路。

     　中頻爐過電壓—中頻輸出過電壓保護，過電壓平亦需單獨整定，控制電路自動整定在額定輸出中頻電壓的1.15倍。過電壓保護動作一方面截止整流橋，另一方面直通逆變橋，能有效的防止因輸出電纜開路引起逆變晶閘管的損壞。

      　中頻爐水壓低—冷卻水壓力保護，具有8秒鐘的延時動作，可防止水壓瞬時波動引起系統的跳閘。

　 　中頻爐控制電源欠壓—控制電路供電電壓偏低保護，可防止控制     電路掉電時，對主路的亂觸發。所有的保護具有聲光報警功能。

     　中頻爐水溫高--電源柜內的每路回水均安裝有溫度繼電器,當生產中任意一路水溫度高于設定時,將發出報警。

e、中頻爐的中頻電源在整流電路里，海山電爐的技術人員采用電壓比較器，與預先設定的保護值進行比較。當大于設定值時，保護電路工作，使整流觸發脈沖后移至α=150°或封鎖觸發脈沖關閉整流器。采用此電路的優點是：保護迅速、靈敏度高、可靠性穩定性高，有效地避免了器件的故障損壞。

f、中頻爐的中頻電源逆變電路中增加了逆變角調節電路，可使逆變橋在某一個θ角下穩定的工作，（最大調節范圍為 20°～40°）以確保逆變橋的穩定工作。

g、中頻爐的中頻電源調節器電路，在電壓電流雙閉環基礎上，增加了阻抗調節器，用于控制逆變橋的引前角，使系統功率因數提高5% 以上，提高了感應電爐的電效率和熱效率，以達到快速、節電的目的。

h、中頻爐的中頻電源外加功能接口，區別于傳統中頻電源中央控制器，第五代中頻電源中央控制器還可增加多路接口，如定時開機開爐、遠程控制、計算機監測監控、雙路供電（當電源進線采用六相十二脈供電時）故障自診斷系統等軟硬件功能接口，以適應現代化生產的要求。

i、中頻爐的測溫裝置，海山電爐采用非接觸式（Raytek）雙色紅外測溫裝置，并配有溫度顯示和多種輸出接口。

  　美國雷泰（Raytek）高性能集成式雙色紅外測溫儀。主要技術參數如下：

   　型號:NCIR-2000型智能紅外測溫儀　　　   測量范圍： 600-1200℃

       測溫精度：1％　      　重復精度： 0.1％   　　　響應時間：1毫秒

　　顯示精度：1℃　　　 　輸出 ：4-20mA

中頻爐的中頻電源設計方案全部講解完畢，需要了解更多中頻爐知識敬請致電海山電爐。
